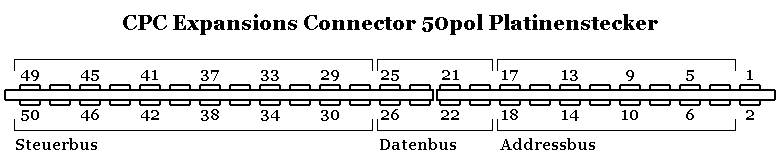

1 2 3-18 19-26 27 28 29 30 31 32 33 34 35 36 |
A - A EA A A A A A A A A E E |
Sound GND A0-A16 D0-D7 +5V MREQ* M1* RFSH* IORQ* RD* WR* HALT* INT* NMI* |
Alle Kanäle GND Adressbus Datenbus Nicht Abgesichert CPU RAM Zugriff CPU liest OpCode DRAM Refresh Signal CPU Port zugriff CPU Liest CPU Schreibt CPU im Wartezustand Interrupt Nicht Maskierter Interrupt |
37 38 39 40 41 42 43 44 45 46 47 48 49 50 |
E A A E A A E A E A E E - A |
BUSRQ* BUSAK* READY* BUS RESET* RESET* ROMEN* ROMDIS RAMRD* RAMDIS CURSOR L.PEN EXP* GND 0 |
Aufforderung zur Busabgabe CPU gibt Bus ab Siehe Text Reset Eing. Reset Ausg. Rom zugriff Internes ROM Abschalten Lese zugriff intern. RAM Internes RAM Abschalten Cursor Aktivierung Lichtgriffel Expansions Modul Vorhanden. GND System Takt(4MHz) |
|
* = LOW Aktiv Das READY-Signal wird vom GARRY erzeugt um dis CPU anzuhalten damit der 8645 und GARRY auf den Speicher zugreifen Können. Das Signal kann aber auch von Außen dazu Genutzt werden um die CPU zu Bremsen. |
|||||||
