(E)IDE/(P)ATA

(Enhanced) Integrated Disc Electronic/(Parallel) AT-Attachmend *1

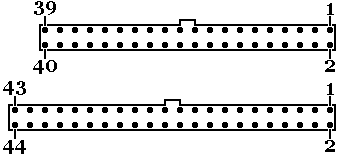

40 Poliger Pfostenstecker 3,5"/4,25" Laufwerke
44 Poliger Pfostenstecker 2,5" Laufwerke

- 2,5" Zusatz Pin -
Pin
41
42
43
44		 Signal
+5V Elektronik
+5V Antrieb
GND
Frei
- (E)IDE/(P)ATA -
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20		 Signal
Reset*
GND
DD7
DD8
DD6
DD9
DD5
DD10
DD4
DD11
DD3
DD12
DD2
DD13
DD1
DD14
DD0
DD15
GND
NC		 E/A
A
--
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
E/A
--
--		 Pin
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40		 Signal
DMARQ
GND
DIOW*
GND
DIOR*
GND
IORDY
SPSYNC/CSEL
DMACK*
GND
INTRQ
IOCS16*
DA1
PDIAG*
DA0
DA2
CS1FX*
CS3FX*
DASP*
GND		 E/A
E
--
A
--
A
--
E
?
A
--
E
E
A
?
A
A
A
A
E
--
* = Low Aktiv
Besonderheit bei Amiga 4000
Pin 21, 28, 29, 32, 34 sind nicht belegt.
Daher können Festplatten nicht im DMA-Mode
betrieben werden.
*1 = wird von IBM-AT abgeleitet

09.08.2005 Quelle:Verschieden
