AVR-ISP-Adapter
Für Schäden wird nicht gehaftet !
Anwendung auf eigene Gefahr !
Schaltplan
Bauteileliste:
1 x Jumper
1 x Textolsockel 24pol,IC-Breite 7,62mm
1 x D-sub 9 pol Buchse gewinckelt
1 x Lochrasterplatiene ca. 75 x 55 mm
1 x BC546b
1 x 1N4148
2 x ZD5,1 Zenerdiode 5,1V
1 x 1K Ohm
2 x 4,7K Ohm
2 x 10K Ohm
1 x 33K Ohm
Option A
1 x USB-B Buchse
1 x 100nF Folie
Option B
1 x 78L05
3 x 1N4148
2 x 100nF Folie
1 x 2,2uF/16V Elko Radial 		Erläuterung:
Dieser Adapter ist geeignet um Atmel Mikrocontroller vom Type
ATtiny 12, 13, 15, 22, 45, 85, 2313 zu Programmieren.
Dieser Adapter benötigt keine eigene Stromversorgung
da er über USB oder RS232 versorgt wird.
Als Software ist PonyProg von Claudio Lanconelli vorgesehen.

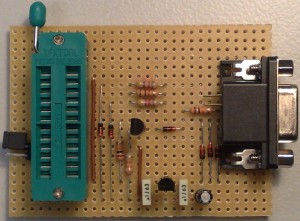

 Prototype
Bauteilliste   PonyProg V.207beta für Windows
Druckansicht
Quelle: Eigenkonstruktion
