Operationsverstärker
Bezeichnung	Belegung	Daten
301,318, 709,741, CA3120/3140, LF335/356/357, LT071/081		-
1458, 4558		-
LM387, NE542		-
LM224, LM324, LM2902, TL074/084		-
Timer
Bezeichnung	Belegung	Daten
NE555	1 GND 2 Trigger 3 Out 4 Reset 5 Control Voltage 6 Threshold 7 Discharge 8 Vcc	-
NE556	1 Discharge 1 2 Threshold 1 3 Control Voltage 1 4 Reset 1 5 Output 1 6 Trigger 1 7 GND 8 Trigger 2 9 Out 2 10 Reset 2 11 Control Voltage 2 12 Thershold 2 13 Discharge 2 14 Vcc	-
Audioverstärker
Bezeichnung	Belegung	Daten

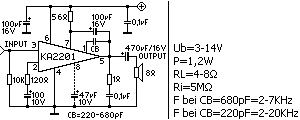

KA2201	Beschaltung 1 CB 2 NF 3 Input 4 GND 5 Output 6 Vcc 7 Bootstrap 8 Ripple	Ub = 3-14V P = 1,2W RL = 4-8 Ohm Ri = 5MOhm F bei CB=680pF=2-7KHz F bei CB=220pF=2-20KHz

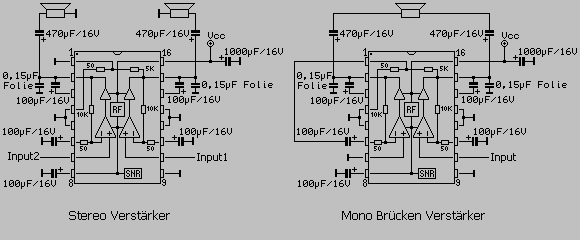

KA2206	Beschaltung 1 BLT Out1 2 Out2 3 BS2 4 GND 5 GND 6 NF2 7 Inp2 8 DC 9 Pre Amp GND 10 Inp2 11 NF1 12 GND 13 GND 14 BS1 15 Out1 16 Vcc	Ub = 9-11V P bei Stereo RL=4 Ohm=1,7-2,3W RL=8 Ohm=1,3W P bei Brücke RL=8 Ohm=4,7W RL = 4-8 Ohm Ri = 30Kohm
KA2209		-
KA8602		-
LA4525		-
LM4861		-
TDA1517N		-
TDA2003		-
TDA2025		-
TDA4930		-
TDA7052		-
TDA7053		-
TDA7245		-
TDA7268		-
